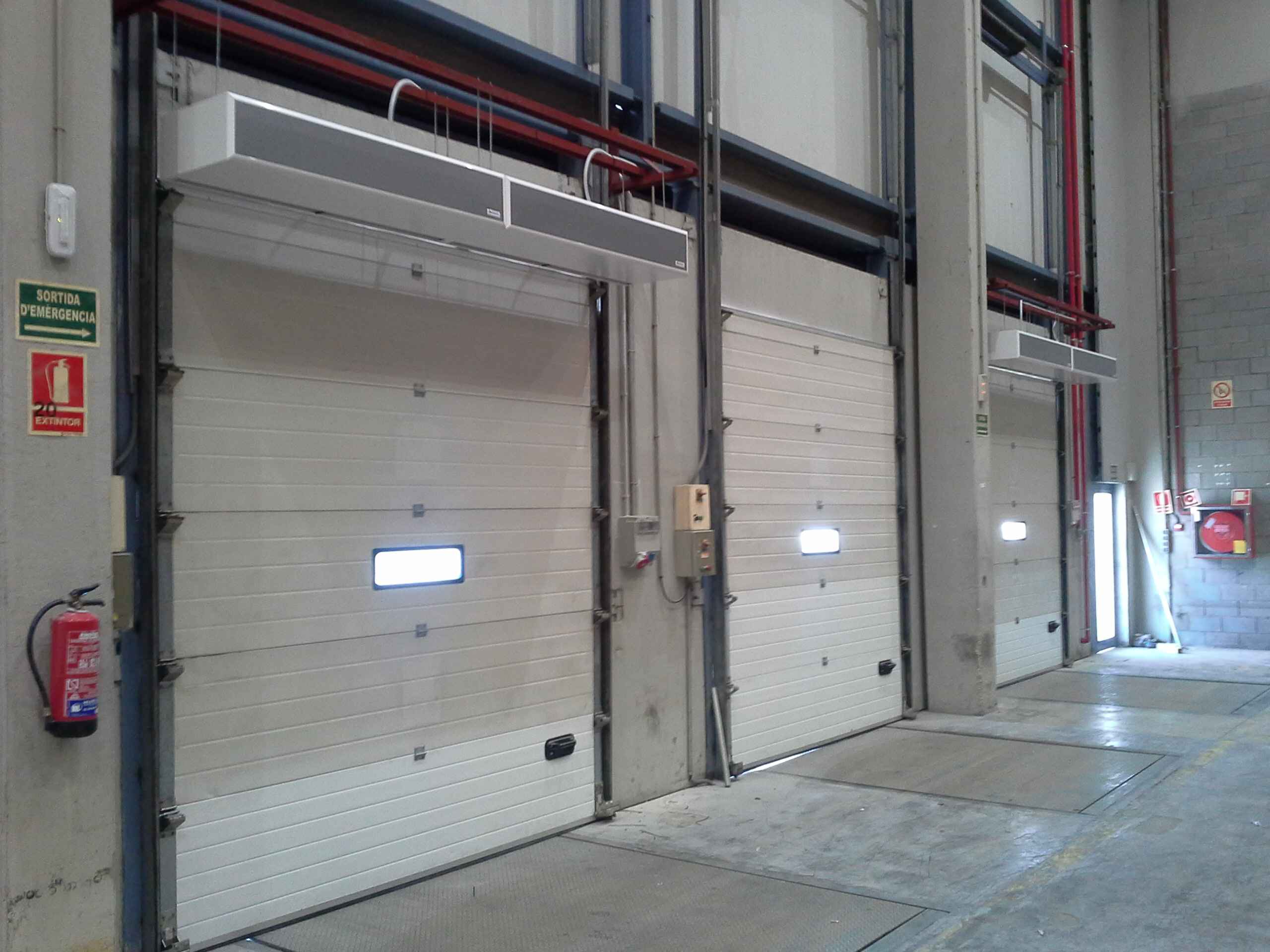

Rideau d'air Windbox M,G

WINDBOX est un rideau d’air compact et robuste de notre gamme standard au design intemporel et séduisant. C'est un rideau d'air approprié pour tous les types d'entrées commerciales et industrielles.

En incorporant une série d'équipements, le rideau d'air WINDBOX est disponible avec neuf configurations d'installation différentes et, associé à une grande variété de finitions, fait un rideau d'air extrêmement polyvalent.

Rideau d'air Windbox M,G
Rideau d'air Windbox M,G
Rideau d'air Windbox M,G
Rideau d'air Windbox M,G
Rideau d'air Windbox M,G
Rideau d'air Windbox M,G
Rideau d'air Windbox M,G
Rideau d'air Windbox M,G
Previous Next


  • Construction du boitier autoportant en plaque d'acier galvanisé , fini en peinture époxy-polyester structurelle de couleur RAL9016 en standard.Les autres couleurs ou l'acier inoxydable sont disponibles sur commande.
  • Grille d'entrée micro-perforée avec fonctions de filtrage et entretien facile.N'a pas besoin de préfiltre.
  • Palettes en aluminium anodisé avec profil aérodynamique., ajustable de 0 à 15° sur chaque côté.
  • Ventilateurs à double entrées centrifuges entraînés par moteur à rotor externe et à faible niveau de bruit. Sélecteur à 5 vitesses.Modèles EC assemblés avec des ventilateurs efficients à très basse consommation.
  • Type "P" avec bobine chauffée à l'eau.Type "E" avec éléments électriques blindés à trois niveaux avec régulation intégrée. Type "A" sans chauffage, air uniquement.Bobine d'expansion DX optionnel.
  • Inclus un contrôle Plug & Play avec un câble RJ45 de 7m et une télécommande infrarouge. En option : Clever Control (programmable, automatique, intelligent, économie d'énergie, Modbus RTU pour BMS...)

Fiche technique Windbox M,G

 Fichiers BIM
 Demander plus d'information
  • 50Hz
  • 60Hz
    • Ventilation seule
    • Chauffage électrique
    • Eau chaude
    Modèle
    Débit d'air nominal
    m³/h
    Hauteur d'installation recommandée
    m
    M 1000 A18002,5-3,5
    M 1500 A27002,5-3,5
    M 2000 A36002,5-3,5
    M 2500 A45002,5-3,5
    M 3000 A54002,5-3,5
    ECM 1000 A18402,5-3,8
    ECM 1500 A27602,5-3,8
    ECM 2000 A36802,5-3,8
    ECM 2500 A46002,5-3,8
    ECM 3000 A55202,5-3,8
    G 1000 A24003-4
    G 1500 A32003-4
    G 2000 A48003-4
    G 2500 A56003-4
    G 3000 A64003-4
    ECG 1000 A27003-4,2
    ECG 1500 A36003-4,2
    ECG 2000 A54003-4,2
    ECG 2500 A63003-4,2
    ECG 3000 A72003-4,2
    Modèle
    Débit d'air nominal
    m³/h
    Puissance de chauffage électrique 400Vx3
    kW

    kW

    kW
    Hauteur d'installation recommandée
    m
    M 1000 E18003/6/9-2,5-3,5
    M 1500 E27004/8/12-2,5-3,5
    M 2000 E36006/12/18-2,5-3,5
    M 2500 E45006/12/18-2,5-3,5
    M 3000 E54008/16/24-2,5-3,5
    ECM 1000 E18403/6/9-2,5-3,8
    ECM 1500 E27604/8/12-2,5-3,8
    ECM 2000 E36806/12/18-2,5-3,8
    ECM 2500 E46006/12/18-2,5-3,8
    ECM 3000 E55208/16/24-2,5-3,8
    G 1000 E24005/10/15-3-4
    G 1500 E32007,5/15/22,5-3-4
    G 2000 E480010/20/30-3-4
    G 2500 E560010/20/30-3-4
    G 3000 E640010/20/30-3-4
    ECG 1000 E27005/10/15-3-4,2
    ECG 1500 E36007,5/15/22,5-3-4,2
    ECG 2000 E540010/20/30-3-4,2
    ECG 2500 E630010/20/30-3-4,2
    ECG 3000 E720010/20/30-3-4,2
    Modèle
    Débit d'air nominal
    m³/h
    Puissance de chauffage 80/60ºC
    kW
    Puissance de chauffage 60/40ºC
    kW
    Puissance de chauffage 50/40ºC
    kW
    Hauteur d'installation recommandée
    m
    M 1000 P641660-8,56-2,5-3,5
    M 1000 P541660--8,522,5-3,5
    M 1000 P8616609,17--2,5-3,5
    M 1500 P642490-13,69-2,5-3,5
    M 1500 P542490--14,342,5-3,5
    M 1500 P86249014,26--2,5-3,5
    M 2000 P643320-18,26-2,5-3,5
    M 2000 P543320--18,652,5-3,5
    M 2000 P86332020,65--2,5-3,5
    M 2500 P644150-22,12-2,5-3,5
    M 2500 P544150--24,322,5-3,5
    M 2500 P86415026,92--2,5-3,5
    M 3000 P644980-28,37-2,5-3,5
    M 3000 P544980--29,772,5-3,5
    M 3000 P86498033,24--2,5-3,5
    ECM 1000 P641720-8,77-2,5-3,8
    ECM 1000 P541720--8,742,5-3,8
    ECM 1000 P8617209,38--2,5-3,8
    ECM 1500 P642580-14,02-2,5-3,8
    ECM 1500 P542580--14,712,5-3,8
    ECM 1500 P86258014,58--2,5-3,8
    ECM 2000 P643440-18,7-2,5-3,8
    ECM 2000 P543440--19,132,5-3,8
    ECM 2000 P86344021,12--2,5-3,8
    ECM 2500 P644300-23,33-2,5-3,8
    ECM 2500 P544300--24,952,5-3,8
    ECM 2500 P86430027,53--2,5-3,8
    ECM 3000 P645160-29,05-2,5-3,8
    ECM 3000 P545160--30,542,5-3,8
    ECM 3000 P86516040--2,5-3,8
    G 1000 P642250-10,42-3-4
    G 1000 P542250--10,563-4
    G 1000 P86225011,04--3-4
    G 1500 P643000-15,47-3-4
    G 1500 P543000--16,373-4
    G 1500 P86300016,02--3-4
    G 2000 P644500-22,29-3-4
    G 2000 P544500--23,153-4
    G 2000 P86450024,92--3-4
    G 2500 P645250-26,61-3-4
    G 2500 P545250--28,763-4
    G 2500 P86525031,16--3-4
    G 3000 P646000-32,1-3-4
    G 3000 P546000--34,033-4
    G 3000 P86600037,35--3-4
    ECG 1000 P642550-11,27-3-4,2
    ECG 1000 P542550--11,53-4,2
    ECG 1000 P86255011,89--3-4,2
    ECG 1500 P643400-16,77-3-4,2
    ECG 1500 P543400--17,863-4,2
    ECG 1500 P86340017,29--3-4,2
    ECG 2000 P645100-24,14-3-4,2
    ECG 2000 P545100--25,243-4,2
    ECG 2000 P86510026,86--3-4,2
    ECG 2500 P645950-28,84-3-4,2
    ECG 2500 P545950--31,383-4,2
    ECG 2500 P86595033,63--3-4,2
    ECG 3000 P646800-34,81-3-4,2
    ECG 3000 P546800--37,163-4,2
    ECG 3000 P86680040,34--3-4,2
    • Ventilation seule
    • Chauffage électrique
    • Eau chaude
    Modèle
    Débit d'air nominal
    m³/h
    Hauteur d'installation recommandée
    m
    ECM 1000 A18402,5-3,8
    ECM 1500 A27602,5-3,8
    ECM 2000 A36802,5-3,8
    ECM 2500 A46002,5-3,8
    ECM 3000 A55202,5-3,8
    ECG 1000 A27003-4,2
    ECG 1500 A36003-4,2
    ECG 2000 A54003-4,2
    ECG 2500 A63003-4,2
    ECG 3000 A72003-4,2
    Modèle
    Débit d'air nominal
    m³/h
    Puissance de chauffage électrique 400Vx3
    kW

    kW

    kW
    Hauteur d'installation recommandée
    m
    ECM 1000 E18403/6/9-2,5-3,8
    ECM 1500 E27604/8/12-2,5-3,8
    ECM 2000 E36806/12/18-2,5-3,8
    ECM 2500 E46006/12/18-2,5-3,8
    ECM 3000 E55208/16/24-2,5-3,8
    ECG 1000 E27005/10/15-3-4,2
    ECG 1500 E36007,5/15/22,5-3-4,2
    ECG 2000 E540010/20/30-3-4,2
    ECG 2500 E630010/20/30-3-4,2
    ECG 3000 E720010/20/30-3-4,2
    Modèle
    Débit d'air nominal
    m³/h
    Puissance de chauffage 80/60ºC
    kW
    Puissance de chauffage 60/40ºC
    kW
    Puissance de chauffage 50/40ºC
    kW
    Hauteur d'installation recommandée
    m
    ECM 1000 P641720-8,77-2,5-3,8
    ECM 1000 P541720--8,742,5-3,8
    ECM 1000 P8617209,38--2,5-3,8
    ECM 1500 P642580-14,02-2,5-3,8
    ECM 1500 P542580--14,712,5-3,8
    ECM 1500 P86258014,58--2,5-3,8
    ECM 2000 P643440-18,7-2,5-3,8
    ECM 2000 P543440--19,132,5-3,8
    ECM 2000 P86344021,12--2,5-3,8
    ECM 2500 P644300-23,33-2,5-3,8
    ECM 2500 P544300--24,952,5-3,8
    ECM 2500 P86430027,53--2,5-3,8
    ECM 3000 P645160-29,05-2,5-3,8
    ECM 3000 P545160--30,542,5-3,8
    ECM 3000 P86516040--2,5-3,8
    ECG 1000 P642550-11,27-3-4,2
    ECG 1000 P542550--11,53-4,2
    ECG 1000 P86255011,89--3-4,2
    ECG 1500 P643400-16,77-3-4,2
    ECG 1500 P543400--17,863-4,2
    ECG 1500 P86340017,29--3-4,2
    ECG 2000 P645100-24,14-3-4,2
    ECG 2000 P545100--25,243-4,2
    ECG 2000 P86510026,86--3-4,2
    ECG 2500 P645950-28,84-3-4,2
    ECG 2500 P545950--31,383-4,2
    ECG 2500 P86595033,63--3-4,2
    ECG 3000 P646800-34,81-3-4,2
    ECG 3000 P546800--37,163-4,2
    ECG 3000 P86680040,34--3-4,2
  • Images
  • Dimensions
  • Vue en 3D
Rideau d'air Windbox M,G
Support d'installation
Inside ceiling surface mounting
Inside ceiling surface mounting
ID + OD
ID + OD
False ceiling invisible mounting
False ceiling invisible mounting
Rideau d'air Windbox M,G - Dimensions
Inside ceiling surface mounting - Dimensions
ID + OD - Dimensions
False ceiling invisible mounting - Dimensions
 - Dimensions

Rideaux d'air
Rideaux d'air standards
Rideaux d'air encastré
Rideaux d'air designs, sur mesure et personnalisable
Rideaux d’air avec système de désinfection et de purification
Pompe à chaleur et rideaux d'air économiseurs d'énergie
Rideaux d'air industriels et rideaux d'air pour chambre froide
Rideaux d'air anti-insectes
Rideaux d'air pour portes tournantes et sur mesure
Rideaux d'air Economic Low Cost

Technologie
Qu'est-ce qu'un rideau d'air ?
Comment fonctionne un rideau d'air ?
Avantages et bénéfices des rideaux d'air
Rideaux d'air avec pompe à chaleur
Rideaux d'air à moteur EC
Rideaux d'air Airtècnics

Telechargements
Catalogues de rideaux d'air
Documentation technique
Certificats de qualité

Contenu important
Commandes avancées
Programme de sélection des rideaux d'air
Installations de rideaux d'air : Références
Galerie de photos des rideaux d'air
À propos de nous
historique d'Airtècnics
groupe Rosenberg
Contact
Sites internet connexes
Rideaux d’air
Actuadores
Cortinas de aire
Luftschleier
EC Fans
Air Curtain Manufacturer
Barriere d’aria
Recuperadores de calor
Luchtgordijnen
Rite Calidad Aire
Ilmaverho
Kurtyny Powietrzne
+34 93 715 99 88 +34 93 715 99 88
airtecnics@airtecnics.com

Demander plus d'information

Le message a été envoyé

Demander plus d'information

Si vous désirez plus d'information, remplissez le formulaire et nous vous contacterons






Surveillez ce champ si vous désirez des informations professionnelles.

AIRTÈCNICS, MOTORS I VENTILADORS SL déclare que toutes les données reçues sous forme électronique, les courriels, les courriers ou les appels téléphoniques seront traités dans la plus grande discrétion et en accord avec la politique de confidentialité et de sécurité de la compagnie, ainsi que dans le respect de la loi organique 15/1999, du 13 décembre, attachée à la protection des données personnelles. De plus, la compagnie déclare qu’elle possède un dossier de données personnelles automatique. Son existence et sa gestion ont pour but de permettre à l’entreprise d’atteindre ses objectifs permis par la loi. Les personnes, qui traitent ces données, sont toutes nommées, ou bien sont des collaborateurs de l’entreprise, ou encore des personnes inscrites dans les différents départements, divisions, bureaux et organismes associés au sein de l’organisation de la compagnie et des organismes officiels qui sont récipiendaires des données de par la loi. En envoyant un courriel, un ordre ou une acceptation de devis, l’expéditeur consent à ce que ses données, contenues dans la base mentionnée antérieurement, soient traitées automatiquement. Les seules données prises en compte seront celles nécessaires à l’identification de l’expéditeur, aux tâches administratives et commerciales élémentaires et à l’accomplissement des services de AIRTÈCNICS, MOTORS I VENTILADORS SL. Nous déclarons également que vous pouvez excercer vos droits d’opposition, d’accès, de modification et d’annulation selon la loi organique 15/1999, du 13 décembre. Afin de pouvoir excercer les droits susmentionnés et recevoir toute clarification, vous pouvez nous contacter en envoyant un courriel à airtecnics@airtecnics.es, par fax au +34 93 7159989, ou par courrier à AIRTECNICS, MOTORS I VENTILADORS SL, c/Conca de Barberà, 6, 08211 Castellar del Vallès, Barcelona (Spain).

Acceptez les conditions d'utilisation (*)
We use our own and third-party cookies to analyze our services and show you advertising related to your preferences based on a profile made from your browsing habits (for example, pages visited). You can get more information and set your preferences HERE.
